Architecture numérique - Bus AVB

AVB (Audio Video Bridging) désigne l'ensemble de standards et normes techniques IEEE qui permet le transport audio et vidéo à travers des réseaux Ethernet commutés, en garantissant une synchronisation précise, une faible latence et une fiabilité accrue. Il fonctionne en réservant et en dédiant une partie de la bande passante Ethernet à l'utilisation des médias AVB. La latence minimale est de 250 microsecondes, avec des taux d'échantillonnage allant jusqu'à 192 kHz et une résolution allant jusqu'à 32 bits en virgule flottante.

Les sous-ensembles du dispositif audionumérique sont reliés par un unique câble ethernet CAT5E ou CAT6 ce qui permet de les localiser en différents endroits.
Une latence de 2 millisecondes est garantie sur un reseau ethernet 100 Mhz comportant jusqu'à sept noeuds (interface audio-numériques, commutateurs réseau, consoles de mixage, convertisseurs AN ou NA, boîtiers de scène ...).
Chaque câble ethernet (100m maximum) peut transporter jusqu'à 256 canaux audio.

Le réseau AVB permet d'éviter l’usage de multipaires analogiques fragiles et la dégradation du signal (atténuation, filtrage, parasites électrmagnétiques ...) sur de grandes longueurs de câble en analogique. Il permet de réduire drastiquement le nombre, le coût et le délai d'installation de câbles en studio comme en spectacle.

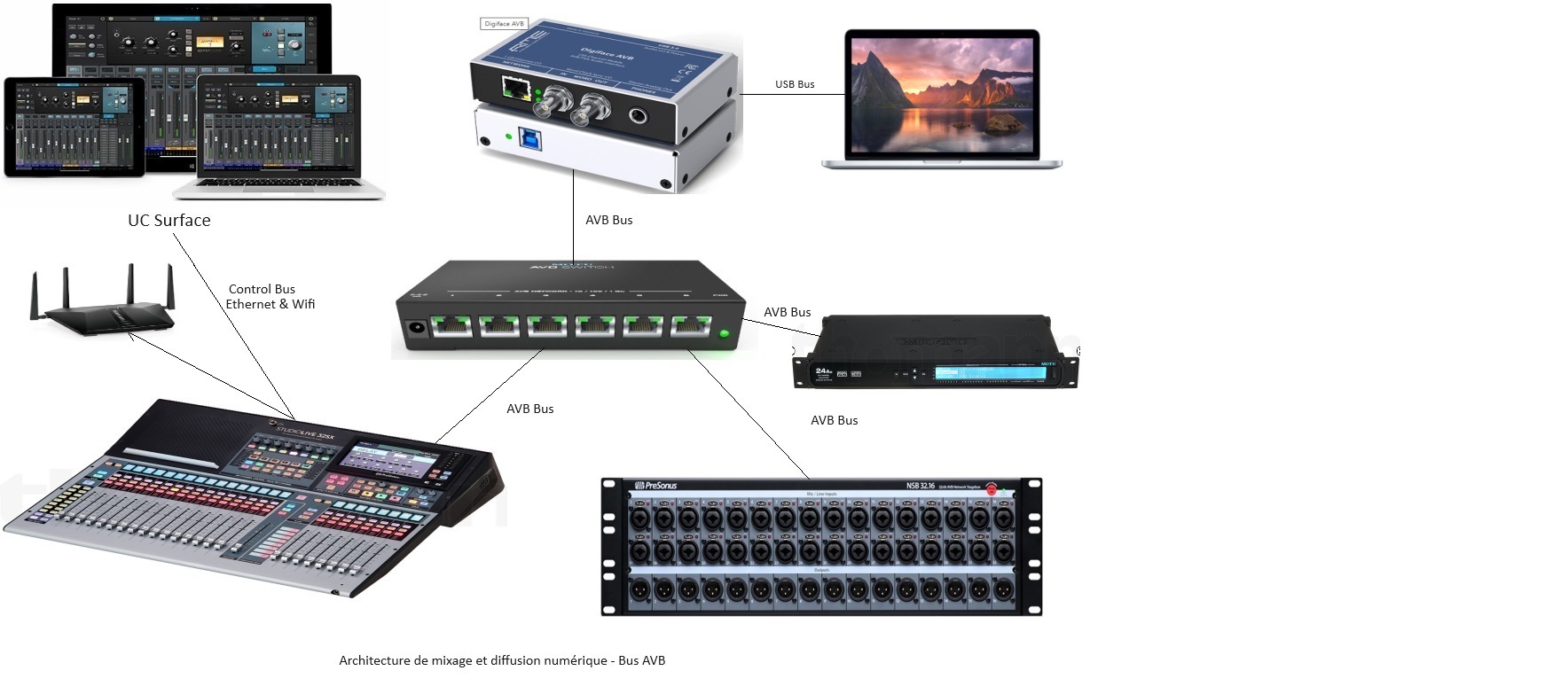

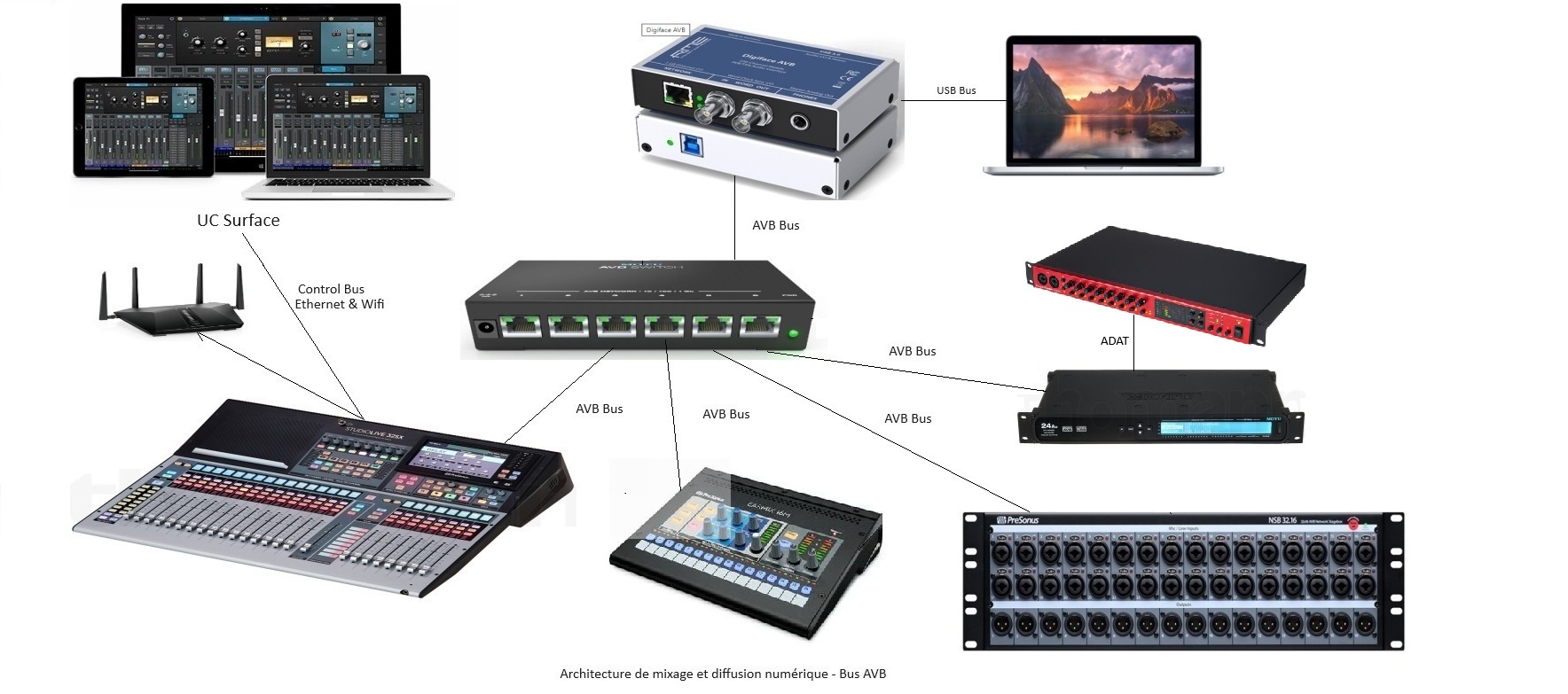

Le reseau AVB CIDMA comporte les sous-ensembles suivants :
- interface audio Digiface AVB RME,
- console numérique StudioLive 32SX Presonus,
- boîtier de scène NSB 32.16 Presonus,
- interface audio 24AO Motu,
- commutateur AVB SW5E Presonus,
- commutateur AVB Motu,
- routeur WIFI RX43 Netgear,
- tablette Galaxy TabA8 Samsung.

L'interface audio Digiface AVB RME permet de transmettre en tout numérique les signaux audio entre la station audionumérique et la console de mixage et/ou spatialisation.

Le boîtier de scène NSB 32.16 Presonus permet de déporter 32 entrées analogiques et/ou 16 sorties analogiques (jusqu'à 100 m).

L'interface 24AO Motu permet de déporter 24 sorties analogiques (jusqu'à 100 m).

Le logiciel Presonus "UC Control" est compatible Mac OS, Windows, Android ou iPad. Une seule instance "UC Control" peut contrôler n'importe quelle console de mixage du réseau. Plusieurs instances de ce logiciel peuvent contrôler tout ou partie de la même console.

Configuration du resau AVB
Le logiciel RME AVB Controller, compatible Mac OS et Windows, permet de configurer l'interface Digiface AVB. Il permet également de découvrir l'ensemble des périphériques AVB présents sur le réseau, d'afficher et de modifier le format des flux d'entrée/sortie de ces périphériques et de les connecter entre-eux.

Le logiciel HIVE (AVDECC controller), compatible Mac OS et Windows, permet de découvrir l'ensemble des périphériques AVB présents sur le réseau, d'afficher et de modifier le format des flux d'entrée/sortie de ces périphériques et de les connecter entre-eux.


Capacités de routage
Les capacités de routage numérique offertes par la console StudioLive 32SX et les interfaces audio Digiface AVB et 24AO permettent de modifier instantanément l'affectation des sources (pistes de sons fixés, microphones, électronique live) sur les voies d'entrée de la console, l'affectation de ces entrées sur les bus de mixage, l'affectation des bus de mixage sur les enceintes de spatialisation.

Exemples de configurations :
Configuration Digiface_AVB + 24AO Motu
Configuration Digiface_AVB + StudioLive 32SX Presonus + 24AO Motu
Configuration Digiface_AVB + StudioLive 32SX Presonus + 24AO Motu + NSB32-16 Presonus
